在 800G 光模块的应用领域，其核心传输标准如 2VR4、VR8、2SR4、SR8、2DR4、DR8、2FR4 和 2LR4 等，在选择适合您特定需求的模块时，这些标准往往会造成混淆。但别担心！在本指南的最后，我们将澄清每个标准，并提供实用的购买指南，以简化您的决策过程。
芯瑞科技高速OSFP/QSFP光模块产品展示
一、800G 光模块传输标准详解
800GBASE - 2VR4
此 2xVR4 模块为多功能 800G 方案，支持双 400G 模式且可拆为独立 400G 链路，提升与现有网络兼容性。
传输距离：OM4 多模光纤下可达 50 米。
传输模式：多模光纤。
波长：850 纳米。
接口类型：MPO - 12 连接器。
技术：含两组独立光通道共 8 通道，单通道 100Gbps，总速率 800Gbps，采用 VCSEL 技术与 PAM4 调制。
应用场景：数据中心服务器与交换机互连，尤其是服务器到 ToR 交换机，也是 400G 到 800G 升级过渡优选。
800GBASE - VR8
VR8 模块专为极短距离高密度互连设计。
传输距离：OM4 多模光纤下 50 米。
传输模式：多模光纤。
波长：850 纳米。
接口类型：MPO - 16 连接器。
技术：8 通道（4 发 4 收），单通道 100Gbps，总速率 800Gbps，低功耗，PAM4 调制提升效率。
应用场景：数据中心服务器与交换机高密度互连。
800GBASE - 2SR4
2xSR4 模块架构支持 800Gbps 总速率且可拆双 400Gbps 链路，用于短距离互连。
800G OSFP 2xSR4 光模块方框图
800G QSFP-DD 2xSR4 光模块方框图
传输距离：OM4 多模光纤下 100 米，OM3 多模光纤下 30 米。
传输模式：多模光纤。
波长：850 纳米。
接口类型：MPO - 12 连接器。
技术：两组 4 通道共 8 通道，单通道 100Gbps，设计灵活，VCSEL 技术低功耗，PAM4 高效传输。
应用场景：数据中心短距离互连，如服务器到 ToR 交换机，400G 到 800G 过渡方案。
800GBASE - SR8
SR8 模块单 800G 链路设计，简化布线与提升部署效率。
传输距离：OM4 多模光纤下 100 米。
传输模式：多模光纤。
波长：850 纳米。
接口类型：MPO - 16 连接器。
技术：8 通道（4 发 4 收），单通道 100Gbps，总速率 800Gbps，优化短距离多模光纤互连，PAM4 提带宽利用率。
应用场景：数据中心高密度连接，如 ToR 到核心交换机，超大规模数据中心高性能网络。
800GBASE - 2DR4
2DR4 模块单模光纤双独立 400G 链路，用于长距离传输。
800G OSFP 2xDR4 光模块方框图
800G QSFP-DD 2xDR4 光模块方框图
传输距离：OS2 单模光纤下可达 500 米。
传输模式：单模光纤。
波长：1310 纳米。
接口类型：双 MPO - 12 连接器。
技术：支持 8×106.25Gbps（总计 850Gbps），PAM4 技术保障长距离大数据传输。
应用场景：数据中心与城域网长距离传输，满足高带宽低延迟需求。
800GBASE - DR8
DR8 模块支持高效长距离传输与高密度数据传输。
传输距离：可达 500 米（另一版本可达 2 公里）。
传输模式：单模光纤（SMF）。
波长：1310 纳米。
接口类型：MPO/MTP - 16 连接器（另一版本采用双双工 LC 连接器）。
技术：采用 8×106.25Gbps（53.125GBd PAM4）电光和光连接。
应用场景：长距离数据中心互连与城域网高效传输。
800GBASE-2FR4
2FR4 模块专为长距离单模光纤传输而设计。
800G QSFP 2FR4 光模块方框图
800G QSFP-QDD 2FR4 光模块方框图
传输距离：最高可达2公里。
传输模式：单模光纤（SMF）。
波长：工作在1310纳米。
接口类型：采用双工LC连接器（双路）。
技术：此模块的电接口和光接口均采用8×106.25Gbps（53.125GBd PAM4）技术。
应用场景：非常适合长距离数据中心互联和城域网（MAN）中的高带宽应用。
800GBASE - 2LR4
2LR4 模块用于长距离大容量网络传输。

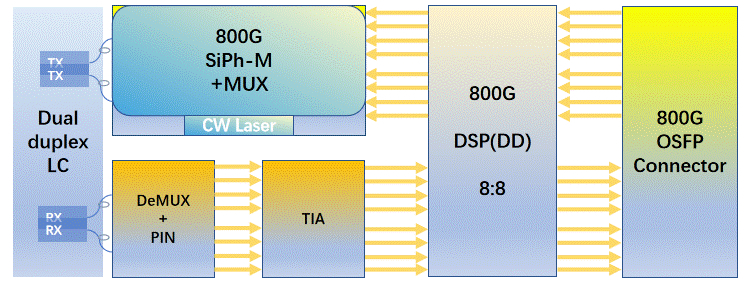

OSFP 2xLR4 光模块方框图
传输距离：可达10公里。
传输模式：单模光纤（SMF）。
波长：工作在1310纳米。
接口类型：采用双双工LC连接器。
技术：该模块采用8×106.25Gbps（53.125GBd PAM4）的电光和光接口。
应用场景：非常适合数据中心之间的连接，特别是在超大规模和云数据中心中，以及城际光纤传输。
二、800G高速光模块信息表
| 类型 | 最大传输距离 | 波长 | 传输模式 | 连接器 | 技术 | 芯瑞科技产品型号 |
| 2VR4 | 50m | 850nm | Multimode Fiber | MPO/MTP-12 | 8×106.25Gbps PAM4 | DT-800G-OSFP-2VR4 |
| VR8 | 50m | 850nm | Multimode Fiber | MPO/MTP-16 | 8×106.25Gbps PAM4 | DT-800G-QDD-VR8 |
| 2SR4 | 100m | 850nm | Multimode Fiber | Dual MPO/MTP-12 | 8×106.25Gbps PAM4 | DT-800G-OSFP-2SR4 DT-800G-QDD-2SR4 |
| SR8 | 100m | 850nm | Multimode Fiber | MPO/MTP-16 | 8×106.25Gbps PAM4 | DT-800G-QDD-SR8 |
| 2DR4 | 500m | 1310nm | Single-Mode Fiber | Dual MPO/MTP-12 | 8×106.25Gb/s PAM4 | DT-800G-OSFP-2DR4 DT-800G-QDD-2DR4 |
| DR8 | 500m | 1310nm | Single-Mode Fiber | MPO/MTP-16 | 8×106.25Gbps(PAM4) | DT-800G-QDD-DR8 |
| 2FR4 | 2km | 1310nm | Single-Mode Fiber | Duplex LC | 8×106.25Gbps(PAM4) | DT-800G-OSFP-2FR4 DT-800G-QDD-2FR4 |
| 2LR4 | 10km | 1310nm | Single-Mode Fiber | Duplex LC | 8×106.25Gbps(PAM6) | DT-800G-OSFP-2LR4 |
三、不同距离下的模块推荐
短距离（≤50 米）
推荐模块：2VR4 或 VR8。
选择时机：适用于数据中心机架到机架或短距离互连，2VR4 双 400G 链路，VR8 单 800G 链路满足高密度需求。
应用场景：连接服务器到 ToR 交换机，50 米内高密度短距离互连。
中距离（≤100 米）
推荐模块：2SR4 或 SR8。
选择时机：适合数据中心中距离链路（最多 100 米），2SR4 双 400G 链路灵活，SR8 单 800G 链路。
应用场景：交换机与核心交换机互连，大型数据中心高密度环境链路。
长距离（≤500 米）
推荐模块：2DR4 或 DR8。
选择时机：用于数据中心长距离连接或 400G 到 800G 升级，2DR4 双 400G 链路，DR8 高密度单 800G 链路。
应用场景：数据中心舱室间、核心到核心交换机间或校园内更远距离互连。
超长距离（1 - 10 公里）
推荐模块：2FR4 或 2LR4。
选择时机：适用于跨校园或数据中心连接（2FR4 为 1 - 2 公里，2LR4 最多 10 公里），2FR4 中距离，2LR4 长距离光纤通信如城域网。
应用场景：校园到校园或城际数据中心链路，云数据中心互连等高带宽单模光纤长距离连接。
四、选择关键考虑因素
对于短距离、低延迟的连接，请选择2VR4或VR8。
对于数据中心内的中到长距离，2SR4、SR8、2DR4或DR8将更为合适。
对于长距离的校园或数据中心之间的连接，2FR4或2LR4将提供必要的覆盖范围。
有了本指南，您现在就可以为您的800G光模块需求做出明智的决策！
